SPAWARKA INWERTOROWA INWERTEROWA LCD MMA PULSE TIG-LIFT 330A IGBT

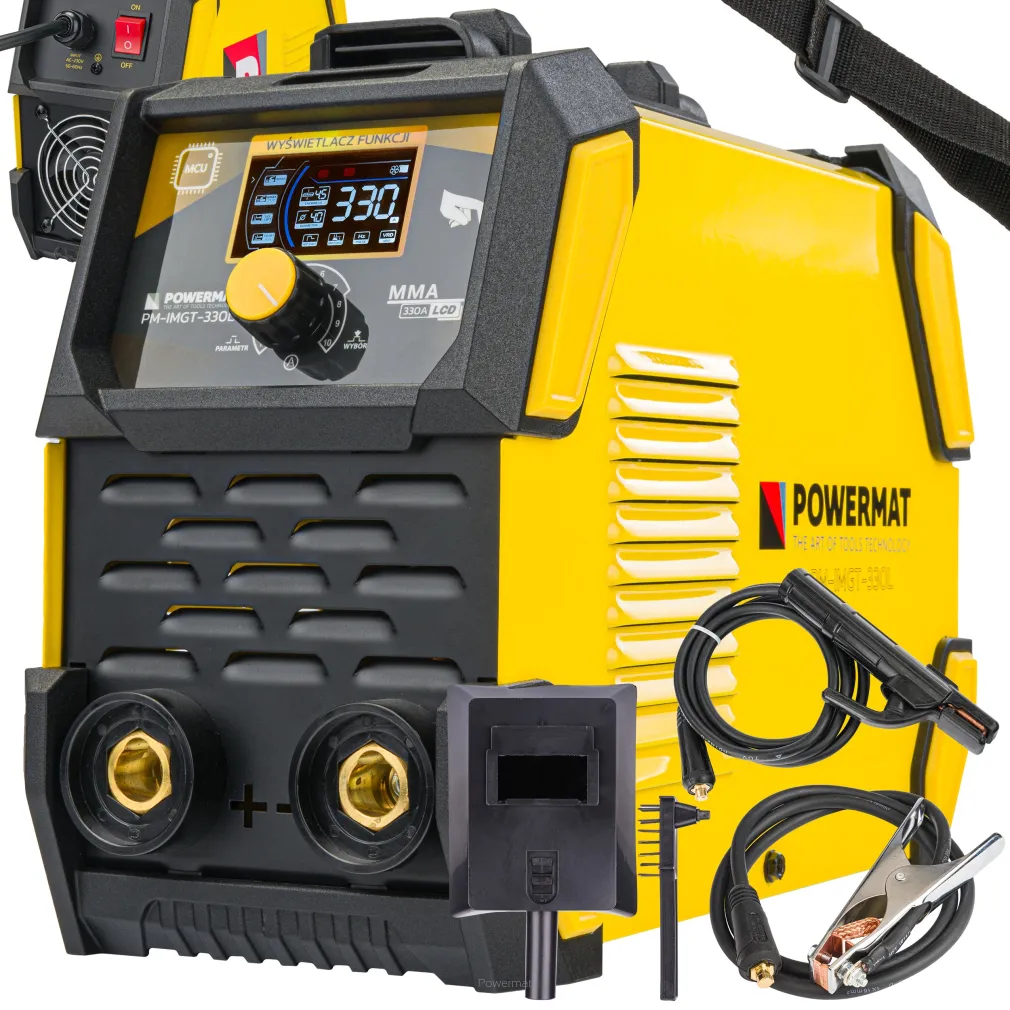

Zawartość zestawu

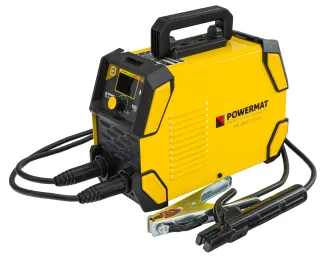

• Spawarka POWERMAT PM-IMGT-330L

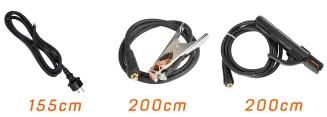

• Przewód masowy (200 cm)
• Przewód spawalniczy (200 cm)
• Maska spawalnicza
• Młotek ze szczotką
• Oryginalne opakowanie
• Instrukcja obsługi w języku polskim

Właściwości urządzenia PM-IMGT-330L

Wbudowane automatyczne funkcje ułatwiające pracę:

HOT START nazywany popularnie gorącym startem umożliwia poprzez chwilowe podwyższenie prądu spawania ponad wartość ustawioną przez spawacza. HOT START działa w momencie zajarzenia łuku i ma na celu zapobieganiu przyklejenia elektrody do materiału. Jest dużym ułatwieniem podczas zapalania elektrody.

ANTI STICK odcina/minimalizuje napięcie i prąd spawania w wypadku zwarcia elektrody ze spawanym materiałem. ANTI STICK umożliwia spawaczowi łatwiejsze oderwanie elektrody.

ARC FORCE stabilizuje łuk niezależnie od jego długości. Zmniejszając wartości funkcji daje łuk miękki i mniejszą głębokość wtopu, natomiast zwiększając wartości funkcji powoduje głębsze wtopienie i możliwość spawania łukiem krótkim. Przy największej wartość dla funkcji ARC FORCE możliwe jest "wciśnięcie elektrody w jeziorko roztopionego metalu i przepalenie materiału na wskroś. Ten model posiada automatyczną regulację ARC FORCE.

VRD to system redukcji napięcia, którego zadaniem jest wyłączenie zasilania w ciągu kilku milisekund po skończeniu spawania. Funkcja ta odpowiada także za redukcję napięcia na elektrodzie otulonej do bezpiecznego poziomu. Funkcja VRD włącza i wyłącza zasilanie spawania, kiedy zmierzony w trakcie pracy opór elektryczny pomiędzy elektrodą a elementem spawanym wyniesie odpowiedni poziom. W momencie, gdy urządzenie nie pracuje, VRD automatycznie redukuje napięcie obwodu wtórnego między końcówkami spawalniczymi ze 105 V do 14-24 V (trwa to kilka milisekund).

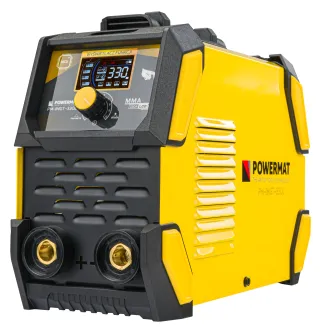

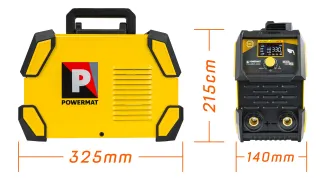

Kompaktowa i minimalistyczna konstrukcja

Urządzenie spawa prądem od 20 do 330A, pozwala na spawanie elektrodą o średnicy 1,6 mm do 4 mm.

Tranzystor IGBT łączy zalety dwóch typów tranzystorów łatwość sterowania tranzystorów polowych i wysokie napięcie przebicia oraz szybkość przełączania tranzystorów bipolarnych. Spawanie elektrodą 1,6 mm jest już możliwe przy zastosowaniu bezpiecznika zwłocznego klasy C 16A. Praca na maksymalnym prądzie 330A wymaga zabezpieczenia co najmniej 20A.

Waga spawarki to jedynie 3,4 kg dzięki czemu jest ona bardzo poręczna.

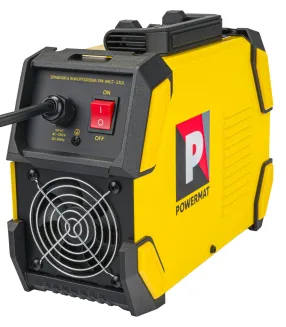

Dzięki zastosowaniu dużego wentylatora w małej obudowie spawarki, zwiększono przepływ powietrza co obniżyło temperaturę tranzystorów. Sprawność urządzenia to aż 60%.

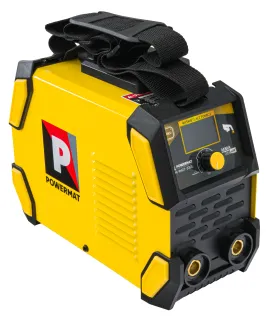

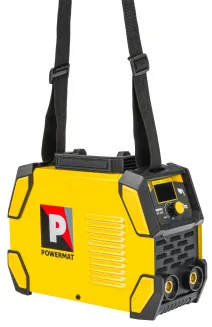

Szelki zdecydowanie ułatwiają pracę ze spawarką czyniąc ją bardziej poręczną.

Spawarka jakiej jeszcze nie było

Połączenie MMA z funkcją Pulse oraz Tiga z opcją Pulse

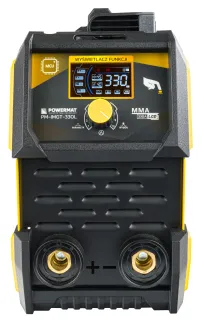

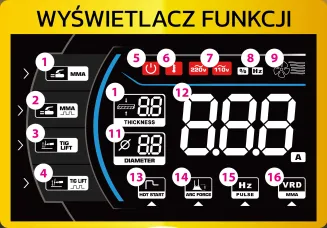

1. Funkcja spawania elektrodą w trybie MMA. Długie naciśnięcie pokrętła przez 3 sekundy, wskaźnik zacznie migać, obracając pokrętło można wybrać tą metodę spawania.
2. Funkcja spawania elektrodą w pulsacyjnym trybie MMA. Długie naciśnięcie pokrętła przez 3 sekundy, wskaźnik zacznie migać, obracając pokrętło można wybrać tą metodę spawania.
3. Funkcja spawania elektrodą w trybie TIG-LIFT. Długie naciśnięcie pokrętła przez 3 sekundy, wskaźnik zacznie migać, obracając pokrętło można wybrać tą metodę spawania.
4. Funkcja spawania elektrodą w pulsacyjnym trybie TIG-LIFT. Długie naciśnięcie pokrętła przez 3 sekundy, wskaźnik zacznie migać, obracając pokrętło można wybrać tą metodę spawania.
5. Ikona sygnalizująca włączone zasilanie.
6. Ikona sygnalizująca przeciążenie urządzenia.
7. Ikona napięcia zasilania.
8. Ikony symbolizujące % lub częstotliwość wybranego parametru.
9. Ikona załączonego wentylatora.
10. Parametr doboru prądu spawania do grubości materiału.
11. Parametr doboru prądu spawania do średnicy elektrody.
12. Wartość parametru zadanego [A], [%], [Hz].
13. Funkcja HOT START.  Działa po zajarzeniu łuku, powodując tymczasowy wzrost prądu spawania powyżej ustawionej wartości. HOT START ma na celu zapobieganie przywieraniu elektrody do materiału i jest bardzo pomocna podczas zajarzania łuku. Funkcję wybiera się krótko przyciskając pokrętło.
14. Funkcja ARC FORCE. Funkcja ta ułatwia przenoszenie kropli stopionego materiału z elektrody na materiał podstawowy, zapobiegając gaśnięciu łuku, gdy krople powodują kontakt (tj. zwarcie) między elektrodą a jeziorkiem spawalniczym. Funkcję wybiera się krótko przyciskając pokrętło.
15. Funkcja zmiany częstotliwości pulsacji. Sprawia, że szew spawalniczy jest bardziej płaski, a spawanie mocniejsze. Może być używany w metodzie MMA PULSE / TIG LIFT Pulse. Użytkownik może ustawić 1-5 razy impuls na sekundę. Funkcję wybiera się krótko przyciskając pokrętło.
16. Funkcja VRD dla trybu MMA. Funkcja ta redukuje napięcie wyjściowe do 20V w stanie nieobciążonym do bezpiecznego poziomu, eliminując ryzyko porażenia prądem. Funkcję wybiera się krótko przyciskając pokrętło.

Możliwości spawania urządzeniem PM-IMGT-330L

Spawanie metodą MMA

Spawanie łukowe elektrodą otuloną nazywane jest również metodą MMA (Manual Arc Welding) i jest to najstarsza i najbardziej uniwersalna metoda spawania łukowego.

W metodzie MMA wykorzystywana jest elektroda otulona, która składa się z metalowego rdzenia pokrytego sprasowaną otuliną. Pomiędzy końcem elektrody a spawanym materiałem wytwarzany jest łuk elektryczny. Zajarzenie łuku ma charakter kontaktowy poprzez dotknięcie końca elektrody do materiału spawanego. Elektroda topi się i krople stopionego metalu elektrody przenoszone są poprzez łuk do płynnego jeziorka spawanego metalu tworząc po ostygnięciu spoinę. Spawacz dosuwa elektrodę w miarę jej stapiania do spawanego przedmiotu tak aby utrzymać łuk o stałej długości i jednocześnie przesuwa jej topiący się koniec wzdłuż linii spawania. Topiąca się otulina elektrody wydziela gazy, które chronią płynny metal przed wpływem atmosfery a następnie krzepnie i tworzy na powierzchni jeziorka żużel, który chroni krzepnący metal spoiny przed wpływem otoczenia. Po odsunięciu elektrody od spawanego przedmiotu łuk elektryczny ustaje i proces spawania zostaje przerwany. Po ułożeniu jednego ściegu żużel należy mechanicznie usunąć.

Podstawowa różnica w stosunku do innych metod spawania polega na tym, że w metodzie MMA elekroda ulega skróceniu. W metodzie TIG-LIFT oraz MIG/MAG długość elektrody pozostaje przez cały czas niezmieniona i odległość pomiędzy uchwytem a elementem spawanym jest przez cały czas stała. W metodzie MMA, aby utrzymać stałą odległość pomiędzy elektrodą a jeziorkiem spawalniczym, uchwyt elektrody musi być przez cały czas przesuwany w kierunku spawanego elementu co powoduje, że umiejętności spawacza odgrywają szczególną rolę.

Spawanie metodą TIG-LIFT

Spawanie TIG-LIFT jest metodą umożliwiającą uzyskanie najwyższej jakości spoin. Łuk spawalniczy jarzy się między odporną na działanie wysokiej temperatury, nietopliwą elektrodą wolframową i elementem spawanym. Gaz obojętny, od którego wzięła nazwę metoda, wytwarza beztlenową atmosferę i zapobiega reakcjom chemicznym płynnego jeziorka spawalniczego. Wskutek tego powstają gładkie, równe i bezporowe spoiny. Spoiwo jest doprowadzane ręcznie lub z podajnika drutu.

Spawanie TIG-LIFT jest możliwe dla wszystkich metali spawalnych. Największy zakres zastosowania to stale nierdzewne oraz metale nieżelazne, jak np. aluminium, miedź i mosiądz. TIG-LIFT stosuje się przede wszystkim do wykonywania warstwy graniowej spoiny, ponieważ spoiny są czyste i bezporowe, a dzięki temu dobrze znoszą dynamiczne obciążenia.

Obojętny gaz osłonowy

Do spawania TIG-LIFT używa się gazu obojętnego (niereaktywnego). Atmosfera gazowa ma funkcję ochronną — zapobiega reakcjom chemicznym z płynnym jeziorkiem spawalniczym i rozgrzanym materiałem. To gwarantuje uzyskanie wysokiej jakości spoin.

Jako gazy osłonowe stosuje się gazy szlachetne, takie jak hel, argon lub ich mieszaniny. Argon stosuje się najczęściej: optymalizuje on właściwości zajarzenia i zapewnia szczególnie stabilny łuk spawalniczy. Hel odprowadza ciepło lepiej niż argon, zapewniając w ten sposób głębokie i szerokie wtopienie.

Elektroda wolframowa jest sercem spawania TIG-LIFT. Wolfram ma punkt topnienia wynoszący 3380 stopni Celsjusza, co jest najwyższą wartością wśród wszystkich czystych metali w układzie okresowym pierwiastków. Dzięki temu elektroda nie topi się, podczas gdy wytworzony przez nią łuk spawalniczy rozgrzewa i upłynnia materiał.

Zajarzenie wysokiej częstotliwości

Szczególną cechą spawania TIG-LIFT jest możliwość bezstykowego zajarzenia łuku spawalniczego. Szybkie, następujące po sobie impulsy o wysokim napięciu umożliwiają przeniesienie iskier na element spawany i stabilizację łuku spawalniczego. Dla spawacza zajarzenie wysokiej częstotliwości jest nadzwyczaj łatwe w obsłudze. Elektroda nie może przywrzeć do elementu spawanego i w spoinie nie powstają wtrącenia wolframu.
