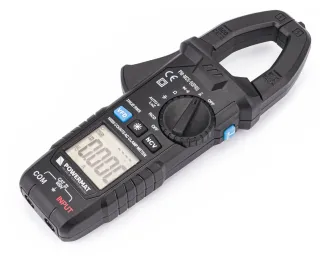

Multimetr cęgowy RCD PM-MCG-60PRO

Dane techniczne

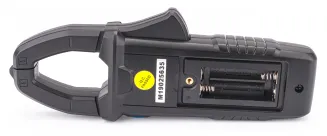

• Zasilanie: 2 baterie 1,5V typu AA
• Dokładność pomiarowa: 10000 cykli
• Maksymalny pomiar napięcia: AC 600 V; DC 600 V
• Maksymalny pomiar natężenia: AC 600 A
• Maksymalny pomiar oporności: 10 MΩ
• Maksymalny pomiar pojemności: 6 mF
• Wykrywanie zera: Zależne od siły sygnału
• Tester ciągłości obwodu: Tak (buzer) 30 Ω
• Latarka LED: Tak
• Rozwarcie cęgów: 30 mm
• Długość przewodów: 93 cm
• Wykrywanie przewodów fazowych i neutralnych: Zależne od siły sygnału
• Czułość NCV: Automatyczna (3 poziomy)
• Wymiary: 156 x 20 x 20 [mm]
• Waga: 45 g

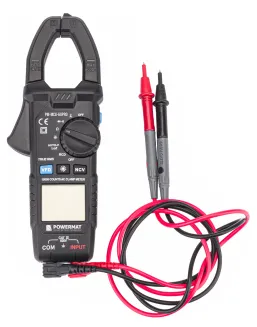

Wyposażenie

• Multimetr
• Kable z sondami (+) i (-)
• 2x bateria 1,5V (AA)
• Oryginalne opakowanie
• Instrukcja obsługi w j. polskim

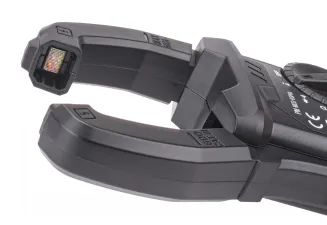

Maksymalne rozwarcie

Miernik potrafi zmierzyć parametry z kabla o maksymalnej średnicy 30 mm

Precyzja

Zakres / Rozdzielczość / Dokładność

Natężenie prądu zmiennego:

1A 0,001mA ±(2,5% + 6) 10A 0,01mA ±(3% + 6) 100A 0,1A ±(3% + 6) 600A 0,1A ±(3% + 6)

Napięcie stałe:

100V 0,1V ±(0,7% + 3) 600V 1V ±(0,8% + 3)

Napięcie zmienne:

100V 0,1V ±(0,8% + 4) 600V 1V ±(1,0% + 4)

Rezystancja:

1kΩ 1Ω ±(1,0% + 3) 10kΩ 10Ω ±(1,0% + 3) 100kΩ 0,1kΩ ±(1,0% + 3) 1MΩ 1kΩ ±(1,0% + 3) 10MΩ 10kΩ ±(1,2% + 3)

Test ciągłości obwodu:

600,0Ω 0,1Ω Jeżeli rezystancja mierzonej linii jest mniejsza niż 50Ω, to załączony w przyrządzie brzęczyk (buzer) może wydać sygnał dźwiękowy.

Test diod:

0,001V Wyświetlanie przybliżonej wartości napięcia diody

Pojemność:

600μF 0,1μF Wyświetlanie przybliżonej wartości napięcia diody

6000VμF 1μF Wyświetlanie przybliżonej wartości napięcia diody

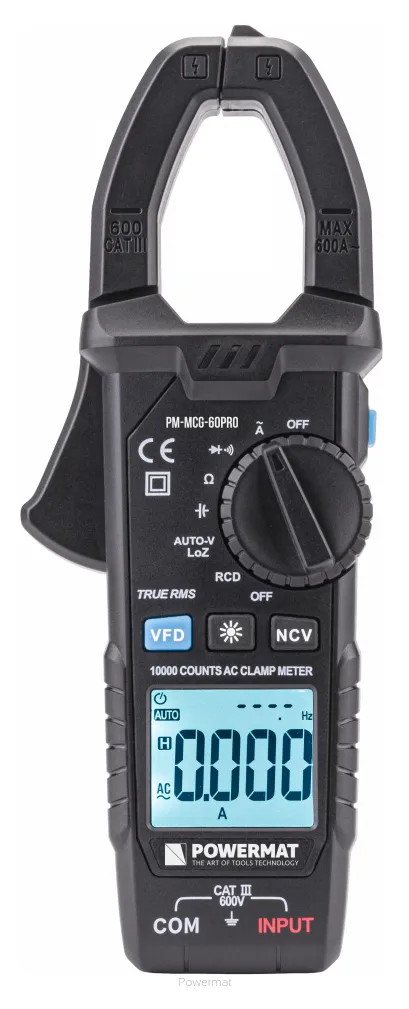

Wyświetlacz LCD

• Ikona automatycznego wyłączania
• Ikona automatycznego pomiaru natężenia, pojemności, rezystancji i prądu
• Ikona funkcji wykrywania pola elektrycznego
• Ikona funkcji zatrzymania wartości pomiarowej
• Ikona pomiaru napięcia stałego
• Ikona informacyjna o ujemnej polaryzacji
• Ikona automatycznego pomiaru napięcia AC/DC, LoZ (niska impedancja)
• Ikona pomiaru napięcia i prądu zmiennego AC
• Ikona jednostki pomiaru pojemności (Farad)
• Ikona jednostki pomiaru napięcia (Volt)
• Ikona jednostki pomiaru natężenia (Amper)
• Ikona jednostki pomiaru (Ohm)
• Ikona sygnalizacyjna o niskim stanie baterii
• Ikona testu diod
• Ikona testu ciągłości obwodu
• Ikona testowania wyłączników różnicowoprądowych RCD

Wbudowane funkcje

• Tryb pomiaru natężenia prądu zmiennego AC
• Tryb testu diod i ciągłości obwodu
• Tryb pomiaru rezystancji
• Tryb pomiaru pojemności
• Dla funkcji AutoV automatycznie wybierany jest pomiar DCV lub ACV w zależności od sygnału na wejściach pomiarowych. Napięcia mierzone są z obniżoną impedancją wejściową (LoZ), która umożliwia eliminację napięć fantomowych
• Tryb testowania wyłączników różnicowoprądowych RCD

Bezpieczeństwo

Urządzenie spełnia standardy bezpieczeństwa EN61010-1, 61010-2-032, 610-10-2-033,ochrony środowiska stopnia drugiego, spełnia standardy kategorii przeciążeniowej (CAT II 1000 V, CAT III 600 V) oraz posiada podwójną izolację. Urządzenie spełnia standardy zgodne z UL STD 61010-1, IEC STD 61010-2-032, zgodne z certyfikatami CSA STD. C22.2 NO. 61010-1 oraz 61010-2-032. Produkt spełnia wymagania: CAN/CSA-C22.2 No. 61010-1, drugiego wydania, włączając poprawkę nr. 1. CAT. II: urządzenie przenośne, z wartością przepięcia mniejszą niż CAT. III. CAT. III: Na poziomie dystrybucji, instalacje mieszane, z mniejszym nieustalonym przepięciem niż w CAT. IV.

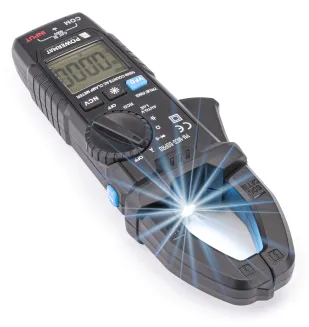

Podświetlenie LED

Bardzo przydatną funkcją jest oświetlenie LED. W celu podświetlenia punktu pomiaru należy przycisnąć przycisk z symbolem latarki.

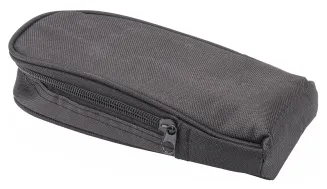

Wygodne ETUI

W komplecie znajduje się saszetka do przechowywania urządzenia wraz z sondami.

Tryb testowania wyłączników różnicowoprądowych RCD

W ciągu 3 sekund od rozpoczęcia testu wyłącznika, powinno nastąpić jego wyłączenie (wybicie bezpiecznika), nie zaleca się dłuższego pomiaru niż 5 sekund. Jeśli w ciągu 3 sekund nie nastąpi reakcja wyłącznika RCD oznacza to że wyłącznik nie działa prawidłowo. Tryb testowania wyłączników RCD służy do sprawdzania instalacji jednofazowych - maksymalne napięcie 250V dla prądu AC. Zabrania się testowania instalacji powyżej tych wartości.

Tryb testowania nie dokonuje żadnego pomiaru - na wyświetlaczu nie pojawią się żadne informacje.
